СТАЛЬНЫЕ КОНСТРУКЦИИ
Расчет конструкций производить согласно СП 16.13330.2017 «Стальные конструкции" (Актуализированная редакция СНиП II-23-81*)
Коэффициент условий работы γc
* проектировать фермы с поясами из одиночных уголков с креплением раскосов к полкам поясов не рекомендуется. В случае крайней необходимости следует пользоваться "Руководством по проектированию сварных ферм из одиночных уголков", Москва, Стройиздат, 1977г.
При проектировании стальных конструкций рекомендуется использовать коэффициент ответственности элемента за переход здания в предельное состояние
(cм. статью на сайте http://pgs.ag/publ/o_koehfficientakh_nadezhnosti/1-1-0-1)
(cм. статью на сайте http://pgs.ag/publ/o_koehfficientakh_nadezhnosti/1-1-0-1)
Расчет изгибаемых стержней (балок)
Расчет на прочность:
M/Wn < Ry·γc
Расчет по деформациям:
w < [f]
Кроме того, при отношении высоты к ширине балки более 2,5, следует проверять гибкость балки "из плоскости" деформирования.
Гибкость балки λmin между закреплениями должна быть меньше 40. При 40 < λmin < 80 расчет балок производить по формуле:
M/(W·φmin) < 0,95·Ry·γc
M/(W·φmin) < 0,95·Ry·γc
Расчет на прочность:
Центрально-сжатые стержни
N/Аn < Ry·γc
Сжато-изогнутые стержни
M/Wn + N/Аn < Ry·γc
Расчет на устойчивость:
Центрально-сжатые стержни
N/(А·φ) < Ry·γc
Сжато-изогнутые стержни (приближенно по формуле Ясинского)
M/W + N/(А·φ) < 0,95·Ry·γc
Предварительно площадь сжато-изогнутых стержней рекомендуется назначать по формуле [Пономарев В.А. "Архитектурное конструирование", 2008]:
Атр = N/(Ry·γc)·(1,25 + 2,2·M/(N·h))
здесь, h - высота сечение в плоскости действия момента;
размерность Атр должна коррелироваться с размерностями N и Ry
Коэффициенты φ продольного изгиба центрально-сжатых элементов
Расчет связей, раскрепляющих сжатые элементы, и планок сквозных колонн необходимо производить на условную поперечную силу Q= 20·А, где Q в [кгс], А в [см²].
* * *

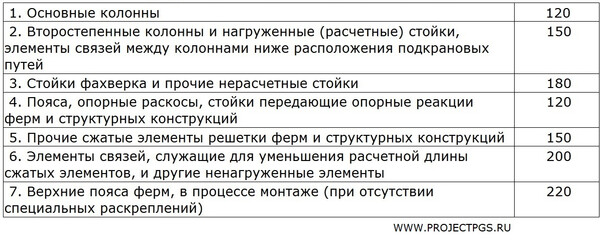

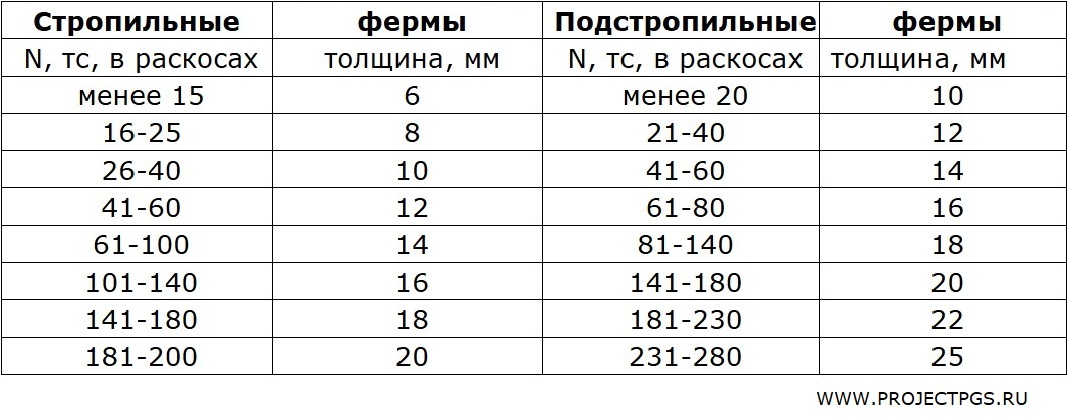

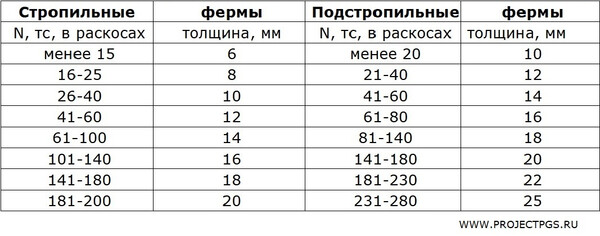

Предварительный подбор толщины фасонок в зависимости от усилия в раскосе

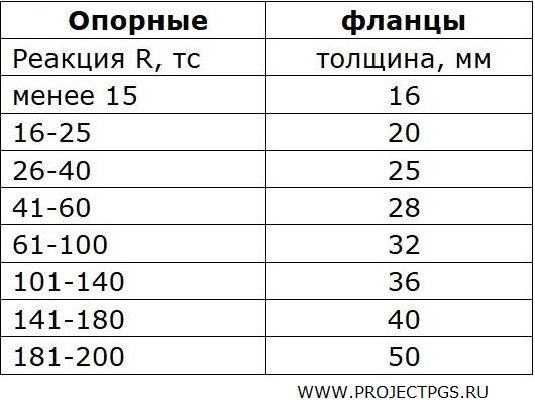

Предварительный подбор толщины фланца в зависимости от опорной реакции
толщину фланцев рекомендуется принимать не менее диаметра болта
* * *
Анкерные болты
Технические параметры анкеров HILTI для бетона В25
(детальный подбор анкеров производить по технической документации HILTI)

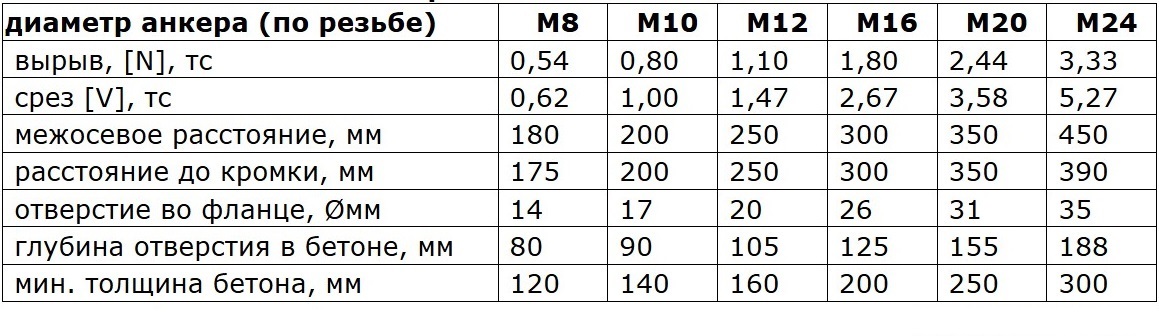

Анкер механический HSL-3-G
(справочно)
• если межосевое расстояние уменьшается в 2 раза - несущую способность анкера необходимо снижать на 30%
• если расстояние до кромки уменьшается в 1,5 раза - несущую способность анкера необходимо снижать на 30%
• в сжатом бетоне - несущая способность анкера повышается на 50%

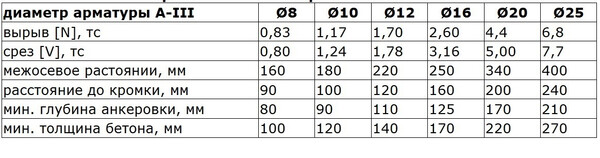

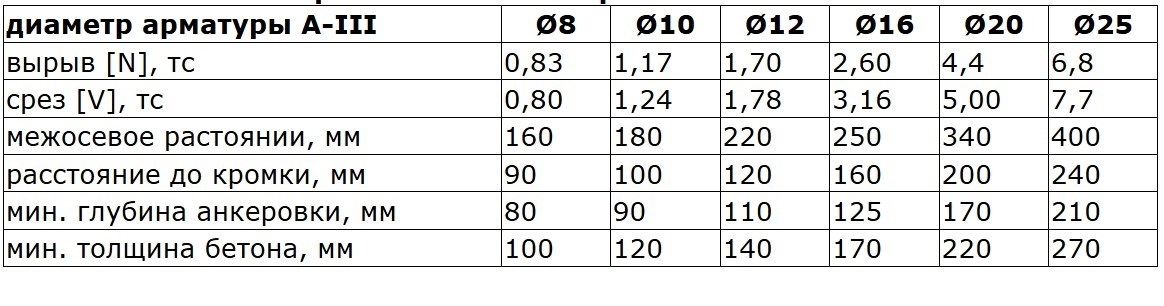

Анкер химического закрепления HIT RE 500
(справочно)
• если межосевое расстояние уменьшается в 2 раза - несущую способность анкера необходимо снижать на 25%
• если расстояние до кромки уменьшается в 1,5 раза - несущую способность анкера необходимо снижать на 25%
• глубина заделки в бетоне - 25 d (для нерасчетных болтов глубина заделки 15 d)
• межосевое расстояние - 6 d
• расстояние от оси болта до грани - 4 d
• при увеличение глубины заделки на 5 d межосевое расстояние и расстояние до грани фундамента допускается уменьшать на 2 d
Предустановленные анкерные (фундаментные) болты
ГОСТ 24379.0, ГОСТ 24379.1
Технические требования для болтов с отгибами (согласно СП 43.13330.2012 приложение Г):• глубина заделки в бетоне - 25 d (для нерасчетных болтов глубина заделки 15 d)
• межосевое расстояние - 6 d
• расстояние от оси болта до грани - 4 d
• при увеличение глубины заделки на 5 d межосевое расстояние и расстояние до грани фундамента допускается уменьшать на 2 d

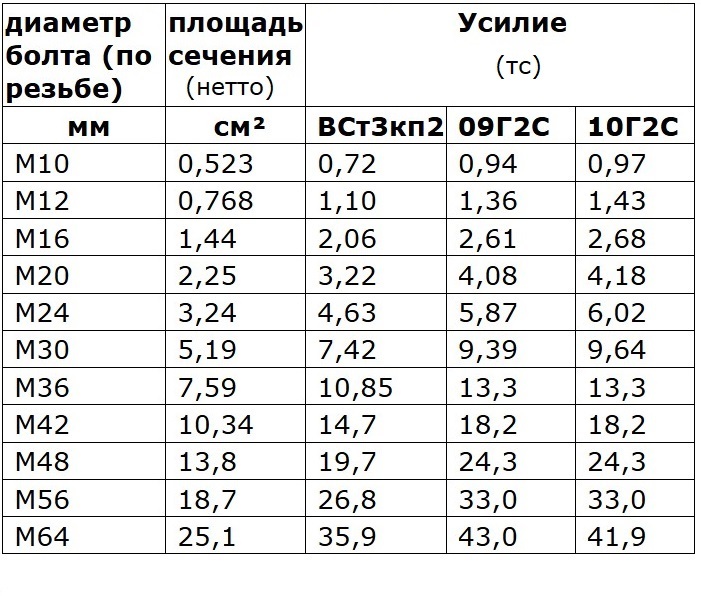

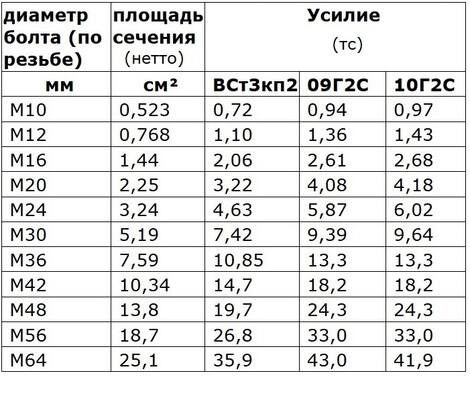

Расчетное усилие разрыву анкерных болтов, тс
(справочно)
* * *

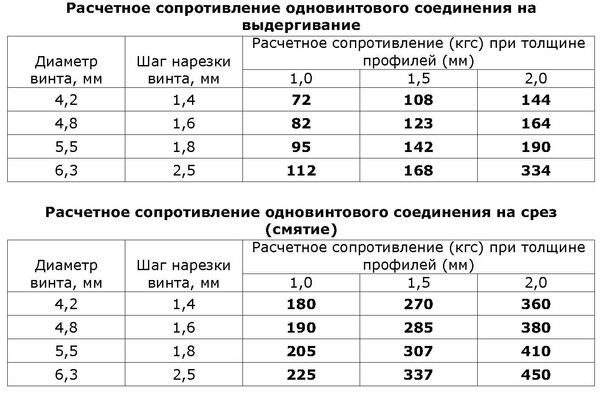

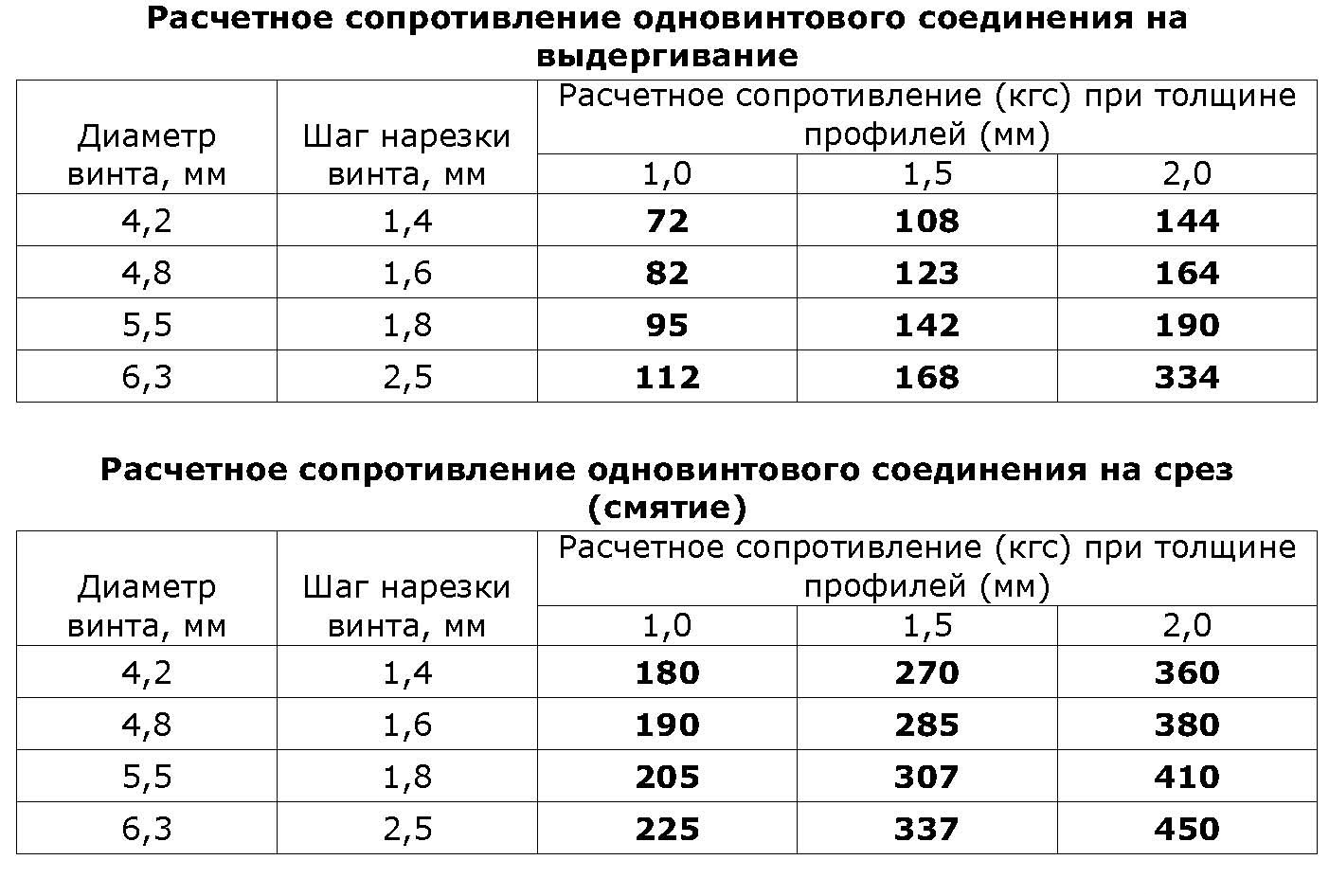

Расчетные характеристики соединений профилей на самосверлящихся самонарезающих винтах типа SFS-SL3 по DIN 7504
(согласно "Рекомендациям по проектированию, изготовлению и монтажу конструкций каркаса малоэтажных зданий и мансард из холодногнутых стальных оцинкованных профилей производства ООО "Балт-Профиль", ЦНИИПСК им. Мельникова, Москва 2004)
Расчетное сопротивление стали винта должно быть не менее 50 кН/см²
* * *
